Стандарт RS-232
RS-232 - це стандартний інтерфейс, розроблений EIA (Electronic Industry Association). RS - абревіатура англійського "Рекомендований стандарт", а 232 - ідентифікаційний номер. RS-232 - це специфікація електричних та фізичних характеристик, яка діє тільки на шляху передачі даних. Вона не містить способу обробки даних. Потрібно пояснити, що багато хто часто помиляються RS-232, RS-422, RS-485 як протокол зв'язку, що є дуже неприйнятним, насправді вони є лише стандартом механічного і електричного інтерфейсу для зв'язку UART (не більше ніж на фізичному рівні в мережевий протокол).

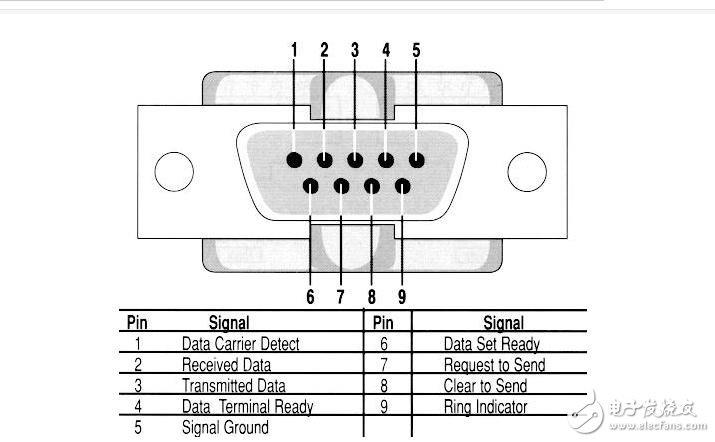

Стандарт визначає 25-контактний роз'єм DB-25, який визначає вміст сигналу кожного контакту роз'єму, а також визначає рівень кожного сигналу. ПК IBM пізніше зменшив RS-232 на роз'єм DB-9, зробивши його сьогодні стандартом. Промисловий контролер RS-232 зазвичай використовує тільки RXD (2), TXD (3), GND
RS-485 / RS-422 Standard
Інтерфейс RS-232 забезпечує комутацію між точками-точками, але цей спосіб не дозволяє працювати з мережею. Отже, для вирішення цієї проблеми був створений новий стандарт RS-485. Сигнал даних RS-485 використовує диференціальну передачу, також відома як збалансована передача. Він використовує пару витавлених пар, один з яких визначається як A, а інший - як B.
Зазвичай позитивний рівень між драйверами передачі A та B становить від +2 до + 6В, що є логічним станом, а негативний рівень - від -2 до 6 В, що є іншим логічним станом. Існує також сигнальна земля C, яка має "enable" end в RS-485, яка доступна і недоступна в RS-422.
Електрична характеристика RS-422 точно така ж, як і RS-485. Основна відмінність полягає в тому, що RS-422 має 4 сигнальних проводів: дві передачі і дві приймачі. Оскільки прийом і передача RS-422 є окремими, він може бути одночасно передаватися та передаватися (повний дуплекс), а тому що повний дуплекс вимагає передачі та прийому, щоб мати окремий канал, RS-422 підходить для зв'язку між двома станціями. Зорова мережа, кільцева мережа, не може використовуватися для шинної мережі; RS-485 має тільки 2 сигнальні дроти, тому він може працювати лише в напівдуплексному режимі, який часто використовується в автобусній мережі.
Порівняння продуктивності між RS-232 і RS-485
1. Анти-інтерференція: інтерфейс RS485 являє собою комбінацію збалансованого драйвера та диференціального приймача, що має гарні помехоустойчивості. Інтерфейс RS232 використовує ядро сигналу та ядро повернення сигналу, щоб сформувати загальну форму передачі. Ця загальна передача схильна до загальних перешкод режиму.
2. Відстань передачі: максимальна відстань передачі інтерфейсу RS485 складає 1200 м (9600 біт / с), що насправді досягає 3000 м. Відстань передачі RS232 обмежена, а максимальна відстань передачі - 50 метрів. Фактично, його можна використовувати лише приблизно в 15 метрах.
3. Можливості зв'язку: інтерфейс RS-485 дозволяє підключати до автомагістралі до 128 приймально-передавачів. Користувачі можуть легко встановити мережу пристроїв за допомогою одного інтерфейсу RS-485. RS-232 дозволяє спілкуватися лише один на один.
4. Швидкість передачі: швидкість передачі RS-232 низька. При передачі асинхронно швидкість передачі даних становить 20 Кбіт / с. Максимальна швидкість передачі даних RS-485 становить 10 Мбіт / с.
5. Ядро сигналу: напівдуплексна мережа, що складається з інтерфейсів RS485, зазвичай потрібні лише дві сигнальні лінії. Порт RS-232 зазвичай використовує лише три лінії RXD, TXD та GND.
6. Значення електричного рівня: логіка "1" RS-485 представлена різницею напруги між двома лініями + (2-6) V; логіка "0" - різниця напруг між двома лініями - (2-6) V означає. Напруга будь-якої сигнальної лінії в RS-232-C знаходиться в негативній логічній взаємозв'язку. А саме: логіка "1", -5 - -15В; логіка "0" + 5- + 15В.
Послідовний порт є дуже поширеним інтерфейсом пристрою. Це загальний комунікаційний інтерфейс для приладів. Він часто використовується для віддаленого збору інформації про пристрій або впровадження дистанційного керування. Розвиток послідовного порту також досить простий, і це один з улюблених інтерфейсів багатьох інженерів.
